皮带秤校验方法的改进

前言在钢铁、水泥、粮食、环保等各领域的生产环节，凡涉及到物料的转运、生产的配料，目前一般采用皮带传输并进行计量或配料，在计量、配料环节中一般均采用皮带秤（单辊或多辊）来进行计量、称重配比。

关键词皮带秤精度校验方法

组成  皮带秤一般由秤盘或托辊（长度L—定数）、称重传感器（数量有：单个或多个，类型有：压式、剪切式、拉式等）W、测速传感器V、接线盒、二次仪表组成一套检测系统F=WV/L（t/h），流量F是力W和速度V的函数。由于传感器位于现场，环境比较恶劣（如温度、振动、灰尘等），为保证计量精度、配料精度，需要经常对传感器进行校验、标定。

校验原理  用某标准设备（力、速度）在被校皮带秤上进行校验，通过标准设备上实施（力W）、检测（速度V）的数据，被校皮带秤检测的数据，形成不同的流量F曲线。二者进行比较、修正，然后修改被校皮带秤的零点、斜率等。

目前的校验方式

1、链码（将砝码用链条串联）校验  校验时需要在皮带上一个一个地增加砝码（即采用数量不等的链码），不同重量的链码在皮带上被输送一次，被校皮带秤记录其数据，形成曲线。其优点是砝码为标准产品、准确，但也需要定期标定。缺点是砝码实打实的灌铅金属、价钱高，需要量大，人工费用大、劳动强度大、效率低；皮带秤可能布置在高空、地下、管廊等处，皮带可能很长、也可能很短，环境恶劣不易多人操作；是在速度一定的条件下进行的，即F=WV/L（t/h），流量F是力W的函数；在力W的作用下，皮带速度V必然改变；其力不是连续的，不能连续校验；多人共同去现场校验也存在空间狭小、安全隐患等不利因素。

2、沙袋法

用沙袋代替贵重的砝码，装满沙子的麻袋，放在被校皮带秤上走一遍，然后再将沙袋放到某静态秤上进行称量，将此作为力W的标准数据，也是假定速度V不变，通过F=WV/L形成标准曲线，与被校皮带秤检测的数据形成的曲线进行比较、修正。其与链码法存在相同的缺点。

方法改进

为了克服以上方法中存在的缺陷及不利因素，本方法（专利号ZL201720873953.8），它包括：龙门架、缓冲器、速度传感器、调节底座及便携式校验仪（ZL201320180431.1）等。

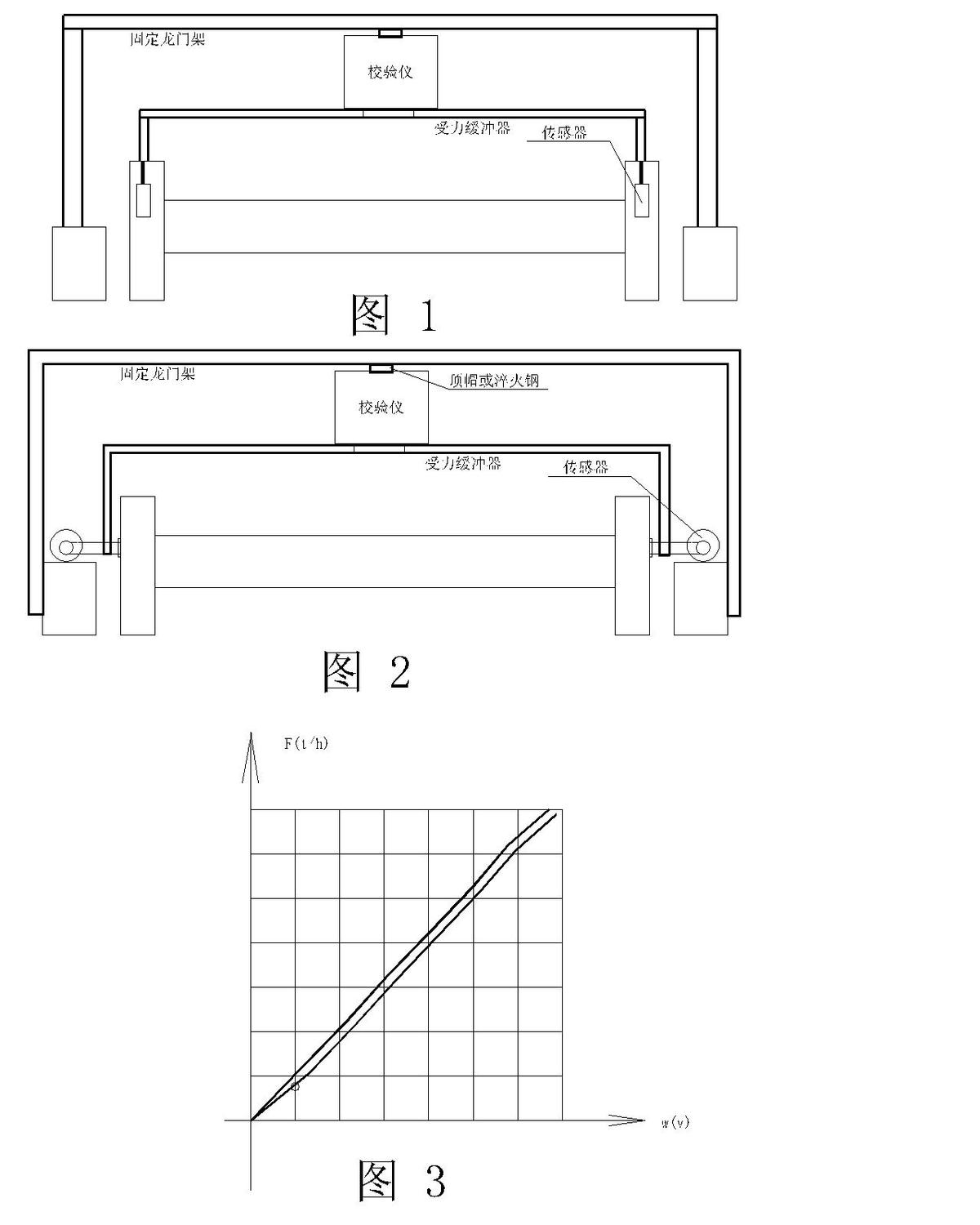

对于皮带秤的称重传感器为拉式的、压式的，均可通过在皮带框架上增设一个龙门架，在皮带秤盘上设置一个缓冲器（也叫小龙门架），龙门架横跨皮带秤并焊接在其两侧支撑大梁上、缓冲器位于皮带秤盘上，便携式校验仪位于龙门架与缓冲器之间，若空间大可用调节底座来调整，速度传感器位于被校皮带秤的驱动轴上，其信号接入便携式校验仪，便携式校验仪输出信号接至系统（如PLC），首先在便携式校验仪上进行清零、现场皮带秤上清零，再在便携式校验仪上手动加力，同时记录力W、速度V、流量F的值，将力间接作用于现场称重传感器上，通过F=WV/L形成标准曲线，与被校皮带秤检测的数据形成的曲线（PLC记录）进行比较、修正。安装见图见图1、曲线图见图3。

对于皮带秤的称重传感器为剪切式的，其基本组合相同，仅是缓冲器直接作用在现场称重传感器上，见图2。其工作方式同上。

通过以上改进，可节约大量的人力、时间且安全。

现在各工厂的机械化、自动化程度越来越高，人力成本越来越高。在生产实际中尽量减少人力成本的支出，节能降耗始终是企业的一项基本原则。我们通过对莱芜、武汉、鞍山、天津等地的钢铁企业进行了调研，发现在皮带秤校验方面，各企业采用的方法不同，耗费的人力、物力、财力也不同。但对皮带秤的校验，几乎没有纳入决策者的视线，因此书写此文以作比较，供选择。
